Em aplicações de alta potência, como motocicletas elétricas, bicicletas eletrônicas, ferramentas industriais e sistemas de energia renovável, uma configuração de bateria de 72V é frequentemente preferida por sua capacidade de proporcionar maior torque, maior eficiência e perdas de transmissão reduzidas. A construção de um sistema de 72V requer não apenas o número certo de baterias, mas também uma compreensão precisa de como as configurações da bateria afetam a tensão, a capacidade e a segurança.
Muitos usuários assumem que alcançar 72V é simplesmente uma questão de empilhar baterias. No entanto, sem o conhecimento correto de séries e conexões paralelas e o impacto das especificações da bateria, como classificação de corrente, resistência interna e química, o sistema pode ter um desempenho inferior ou degradar prematuramente. A tensão adequada e a configuração atual determinam diretamente o desempenho, a longevidade e a confiabilidade.
Fundamentos da configuração da bateria: série vs. paralelo
Para projetar aBateria de 72V, é preciso primeiro entender dois métodos de conexão fundamental: série e paralelos.
- Conexão em série: conectando o terminal positivo de uma bateria ao terminal negativo da próxima. Em uma série, as tensões aumentam, mas a capacidade do amp-hora (AH) permanece a mesma. Este é o método usado para aumentar a tensão total do sistema.
- Conexão paralela: conectando todos os terminais positivos e todos os terminais negativos. Nesse caso, a tensão permanece constante, mas a capacidade (AH) aumenta. Este método é usado quando é necessária uma saída de corrente mais longa ou maior.
Como o objetivo é atingir 72V, as baterias devem ser conectadas em série.
Opções de tensão: Comparando configurações de bateria de 6V e 12V
Geralmente, existem duas abordagens para montar um sistema de 72V usando baterias prontas para uso: com unidades de 6V ou 12V.
- Usando as baterias de 6V:
A obtenção de 72V requer 12 baterias em série (6V × 12=72 v).
- Usando as baterias de 12V:
São necessárias apenas 6 baterias em série (12V × 6=72 v).
Comparação prática
Baterias de 12V:
- Requer menos unidades e menos conexões, o que reduz a complexidade e o potencial de falhas de fiação.
- Normalmente, oferece maior capacidade de descarga de corrente, tornando-os mais adequados para cargas de alta potência, como motores ou inversores.
Baterias de 6v:
- Muitas vezes, mais barato, especialmente em formatos de ácido de chumbo de ciclo profundo.
- Ofereça uma gama mais ampla de opções em termos de fator de forma e flexibilidade de substituição.
- Pode ser mais adequado para usuários com acesso ao inventário de baixo custo ou excedente.
A escolha entre as baterias de 6V e 12V depende de restrições de espaço, requisitos atuais do sistema e preferências de manutenção. No entanto, para a maioria das construções de bateria de 72V de bricolage, as baterias de 12V são mais comuns devido à sua simplicidade e melhor compatibilidade com os sistemas de veículos elétricos.
Cálculo do núcleo: quantas baterias de 12V atingirem 72V?
A fórmula é direta:
Número de baterias=tensão alvo ÷ tensão da bateria
Para baterias de 12V:
72V ÷ 12V=6 baterias (em série)
Cada bateria contribui com 12 volts e, quando conectado em série, a tensão total do sistema é a soma de todas as tensões individuais. A capacidade geral, no entanto, permanece a mesma de uma única bateria na corrente.
Por exemplo, se cada bateria de 12V tiver uma capacidade de 20AH, o pacote completo de 72V será de 72V 20AH-NOT 72V 120AH.
Essa distinção é crucial ao estimar o tempo de execução do sistema e a entrega atual. Se for necessária uma capacidade mais alta, as seqüências de séries adicionais de 72V podem ser conectadas em paralelo para aumentar o AH.
Passo a passo: como conectar baterias 6x 12V em série
Para conectar seis baterias de 12V em série para um sistema de 72V, siga estas etapas:
1. Preparação:
- Verifique se todas as baterias são da mesma marca, modelo, tensão e capacidade.
- Idealmente, eles devem ser do mesmo lote de fabricação para garantir o desempenho equilibrado e o comportamento de carregamento.
2. Sequência de fiação:
- Conecte o terminal negativo (-) da bateria 1 ao terminal positivo (+) da bateria 2
- Conecte o negativo (-) da bateria 2 ao positivo (+) da bateria 3
- Continue esse processo até a bateria 6, cujo terminal negativo (-) servirá como saída negativa do sistema
- Positivo da bateria 1 (+) será a saída positiva do sistema
3. Saída final:
A tensão medida entre o positivo da primeira bateria e a última bateria deve ser de aproximadamente 72V (ou superior se totalmente carregada).
4. Verifique duas vezes:
- Verifique se todas as conexões são apertadas e livres de corrosão.
- Use cabos isolados de medidor apropriado para lidar com a carga atual esperada.
Considerações importantes ao criar um sistema de bateria de 72V
Embora conectar seis baterias de 12V em série seja tecnicamente simples, existem várias precauções críticas para garantir a segurança, a confiabilidade e o desempenho a longo prazo.
Use baterias idênticas
Todas as seis baterias devem corresponder em tensão, capacidade (AH), química, marca e preferência em lote de produção. Variações na resistência interna ou no estado de saúde podem levar a carregamento e descarga desequilibrado, o que pode resultar em:
- Redução da vida útil do sistema
- Degradação prematura de células mais fracas
- Risco de fuga térmica em sistemas baseados em lítio
Práticas de manuseio seguro
A montagem da bateria envolve um risco significativo se não for executado corretamente. Sempre siga os seguintes protocolos de segurança:
- Use luvas isoladas e óculos de segurança para proteger contra o choque elétrico e a exposição ácida (especialmente para baterias de ácido de chumbo)
- Evite faíscas e chamas abertas perto da configuração da bateria
- Use cabos de medidores adequados e conectores seguros para lidar com o pico de corrente com segurança
- Verifique se os terminais estão limpos, apertados e sem corrosão
Compatibilidade do carregador
É necessário um carregador com classificação de 72V para carregar o sistema de bateria de maneira eficiente e segura. Além disso:
- As baterias de chumbo-ácido requerem perfis de tensão de corrente constante/constante (CC/CV) e compensação de temperatura
- As baterias de íons de lítio ou de vida requerem algoritmos de carga específicos de lítio com pontos de corte rigorosos e limitações de corrente
BMS para sistemas de lítio
Se o uso de baterias de lítio, a integração de um sistema de gerenciamento de bateria (BMS) é obrigatória. Um BMS de qualidade garante:
- Sobrecarga, excesso de descarga e proteção de sobrecorrente
- Balanceamento de células durante os ciclos de carga
- Monitoramento de temperatura e isolamento de falhas
Ignorar BMS nas configurações de lítio não é apenas arriscado, mas pode levar a danos irreversíveis ou riscos de segurança.
Aplicações do mundo real dos sistemas de bateria de 72V
A configuração de 72V é amplamente adotada em vários setores devido ao seu equilíbrio ideal entre o nível de tensão e a complexidade do sistema.
- Veículos elétricos (ebike, scooter, motocicleta)
A maioria das bicicletas eletrônicas de alto desempenho e scooters elétricas usa pacotes 72V 20AH ou 72V 32AH, fornecendo tensão suficiente para alimentar motores entre 2000W e 5000W. Essa configuração garante aceleração rápida, maior alcance e melhor eficiência nas inclinações.
- Carrinhos de golfe
Alguns carrinhos de golfe usam baterias 4 × 12V e compensam os conversores de impulso para atingir 72V, mas isso introduz complexidade e perda de energia adicionais. Uma conexão da série direta de 6 × 12V é geralmente mais segura, mais simples e mais robusta.
- Equipamento industrial e armazenamento renovável
Em configurações de alta demanda, como sistemas solares fora da grade, robótica de armazém e sistemas de energia de backup, as configurações de 72V minimizam o fluxo de corrente (em comparação com sistemas de 48V ou mais baixos), reduzindo o tamanho do cabo e as perdas resistivas, especialmente críticas para descargas de longa duração ou instalações remotas.
Parâmetros técnicos e cálculos de energia
Faixa de tensão
Embora a tensão nominal seja 72V, a operação do mundo real abrange um intervalo:
- Sistema totalmente carregado: 13.5V × 6=81 v
- Corte de descarga (proteção de baixa tensão): 10.5V × 6=63 V
Esse intervalo dinâmico deve ser contabilizado ao selecionar controladores de motor, inversores e sistemas de proteção de carga.
Capacidade de energia
O conteúdo total de energia é calculado como:
Energia (wh)=tensão (v) × capacidade (ah)
Exemplo:
Baterias 6 × 12V 100AH em série → 72V 100AH = 7200 WH (7,2kWh)
Essa é a energia utilizável (sujeita à eficiência do sistema) que pode alimentar um dispositivo de 1000W por aproximadamente 7,2 horas em condições ideais.
Conclusão
Para construir um sistema de bateria de 72V usando unidades de 12V, você precisa de seis baterias conectadas em série. Essa configuração é direta, mas requer disciplina técnica para garantir a uniformidade da bateria, a fiação correta e os protocolos de segurança.
Além de atingir 72V, os usuários também devem considerar:
- Capacidade necessária (AH) para o tempo de execução desejado
- Corrente de carga, para selecionar baterias apropriadas com classificação de descarga
- Química da bateria, custo de equilíbrio, desempenho e ciclo de vida
- Segurança do sistema, especialmente com células de lítio
Em sistemas de alta tensão, uma pequena supervisão em design ou instalação pode afetar significativamente o desempenho ou a segurança. Seja para transporte elétrico ou armazenamento estacionário, planejamento atencioso e componentes de alta qualidade não são negociáveis.
Sobre o autor

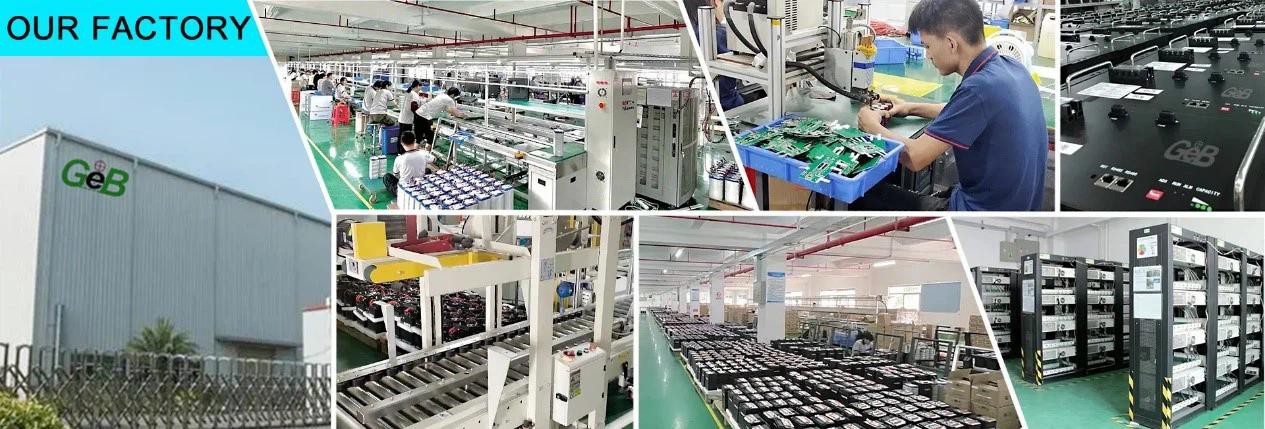

A GEB é uma marca da General Electronics Technology Co., Ltd. Geb é uma liderançaFabricante de baterias de lítio ebikeNa China, com foco em baterias de lítio para bicicletas elétricas e fornecendo soluções avançadas de bateria de bicicleta elétrica de 72V. Fundada em 2009 e sediada em Shenzhen, a GEB se transformou em uma marca de confiança no setor, com mais de 180 funcionários e vendas anuais de mais de US $ 30 milhões.
