Ao projetar conjuntos de baterias, a escolha entre série e paralelo pode ter um impacto significativo no desempenho, segurança e longevidade da bateria. O design do conjunto de baterias é complexo e delicado, exigindo uma compreensão profunda de algumas questões técnicas importantes. Neste artigo, os desafios técnicos no design de séries e paralelos de baterias são discutidos a partir de dez aspectos, como consistência da bateria, equalização de tensão e corrente e design do sistema de gerenciamento térmico.
1. A bateria é inconsistente
A consistência da bateria se refere à similaridade de cada unidade de bateria em termos de capacidade, voltagem, resistência interna, curva de descarga, etc. Diferenças no desempenho da bateria podem causar problemas em conjuntos de baterias em série ou paralelos. Por exemplo, em uma configuração em série, o desempenho geral do conjunto de baterias é afetado pela pior célula; Em uma configuração paralela, diferenças de desempenho podem levar à distribuição desigual de corrente, o que afeta a vida útil e a eficiência de todo o conjunto de baterias.
Problema:Na configuração em série, se uma bateria estiver fraca, todo o conjunto de baterias não será capaz de descarregar completamente, o que causará desperdício de energia e redução de eficiência; Na configuração paralela, a carga atual de diferentes baterias é diferente, o que pode facilmente causar superaquecimento local e degradação do desempenho das baterias.
Solução:
Triagem de bateria:No processo de produção, equipamentos de teste de alta precisão devem ser usados para rastrear rigorosamente cada unidade de bateria para garantir um alto grau de consistência de parâmetros como capacidade, voltagem e resistência interna. Métodos comuns de triagem incluem teste OCV (tensão de circuito aberto), teste de resistência interna e teste de capacidade. Esses testes efetivamente eliminam baterias abaixo do padrão e evitam a montagem de células de bateria inconsistentes.
Projeto de circuito de balanceamento:Integre circuitos de balanceamento ativo ou passivo no sistema de gerenciamento de bateria (BMS). O circuito de equalização ativa pode transferir eletricidade por meio de indutância ou capacitância de comutação para realizar a redistribuição de energia no conjunto de baterias. A equalização passiva ajusta a tensão da bateria consumindo o excesso de energia. O balanceamento ativo é complexo, mas eficiente, adequado para conjuntos de baterias de grande capacidade, e o balanceamento passivo é adequado para conjuntos de baterias de pequeno e médio porte.
2. Equilibre a tensão e a corrente
Em baterias em série, o problema da equalização de voltagem é a chave para garantir carga e descarga uniformes de cada célula. Um conjunto de baterias sem um circuito de equalização de voltagem sobrecarregará ou subcarregará parte da bateria, o que afetará a vida útil de todo o conjunto de baterias. O conjunto de baterias em paralelo enfrenta o problema do equilíbrio de corrente, e a diferença de resistência interna leva à distribuição de corrente desigual, o que é fácil de fazer com que algumas baterias suportem maior carga de corrente.
Problemas específicos:Baterias em série com voltagem desigual podem causar sobrecarga e danos em algumas baterias, ou esgotamento prematuro durante a descarga; A corrente desbalanceada da bateria em paralelo acelerará o envelhecimento da unidade de bateria e encurtará sua vida útil.
Solução:
Circuito de balanceamento ativo:Por meio da combinação de indutores, capacitores e chips de controle, transferência inteligente de energia, para atingir balanceamento de tensão eficiente. Este método pode efetivamente reduzir o consumo interno da bateria e melhorar a eficiência de carga e descarga de todo o conjunto de baterias. Os métodos comuns de balanceamento incluem balanceamento de capacitância voadora e balanceamento de indutância de comutação. Você precisa selecionar uma solução apropriada com base no cenário de aplicação da bateria.
Circuito de equalização passiva:Através da resistência para consumir o excesso de energia da bateria de alta tensão. Este método é simples, de baixo custo, mas de baixa eficiência e geração de calor, adequado para tratamento equilibrado de pequenos pacotes de bateria. Durante o projeto, deve-se prestar atenção ao desempenho de dissipação de energia e calor do resistor para evitar superaquecimento local durante o processo de equalização.
3. Projeto do sistema de gerenciamento térmico
A bateria gerará muito calor no trabalho, especialmente quando a grande descarga de corrente for mais óbvia. Se o calor não for distribuído de forma eficaz, a temperatura da bateria aumentará gradualmente, resultando em desempenho reduzido da bateria, vida útil mais curta e até mesmo risco de fuga térmica.
Problemas específicos:Temperaturas irregulares podem causar superaquecimento em algumas baterias, resultando em aumento da resistência interna, decomposição do eletrólito e outros problemas, podendo até mesmo causar incêndio na bateria.
Solução:
Materiais de condutividade térmica e projeto de dissipação de calor:No design do conjunto de baterias, materiais com alta condutividade térmica podem ser adicionados, como placas de dissipação de calor de liga de alumínio, almofadas de silicone térmico, etc., que podem exportar rapidamente o calor gerado pela unidade de bateria. Otimize os canais de fluxo de ar dentro do conjunto de baterias para melhorar a dissipação de calor por convecção natural ou convecção forçada por ventilador. Para aplicações de alta potência, a dissipação de calor por resfriamento líquido pode ser considerada, e a eficiência da dissipação de calor é maior ao absorver calor por meio do refrigerante circulante.
Monitoramento de temperatura e resfriamento ativo:Um sensor de temperatura é integrado ao BMS para monitorar a temperatura de cada célula em tempo real. Se a temperatura estiver muito alta, o sistema reduz automaticamente a carga ou ajusta o esquema de dissipação de calor. Ao mesmo tempo, o sistema de resfriamento inteligente pode iniciar automaticamente o ventilador ou o sistema de resfriamento líquido de acordo com o status de temperatura da bateria para evitar falha da bateria causada por superaquecimento.

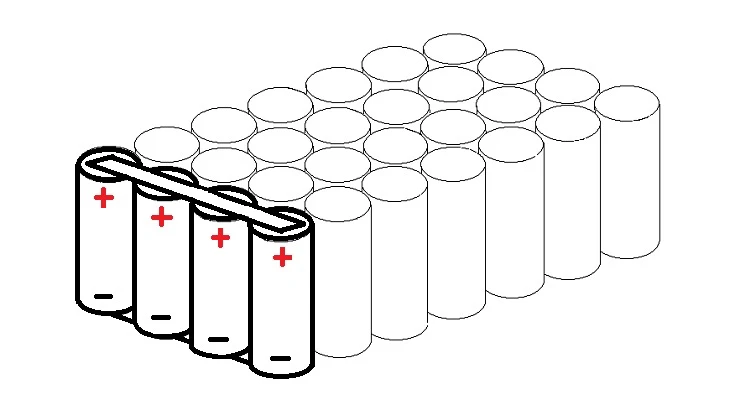

4. Projeto estrutural do conjunto de baterias
O design estrutural do conjunto de baterias não deve apenas garantir a estabilidade da unidade de bateria, mas também otimizar a facilidade de conexão elétrica, dissipação de calor e manutenção. O design estrutural irracional levará a um contato ruim da bateria, danos por vibração e até mesmo curto-circuito e outros problemas.
Problemas específicos: Uma estrutura inadequada pode fazer com que a bateria se solte, se desgaste e aumente a resistência de contato interna, resultando em aquecimento local e degradação do desempenho.
Solução:
Design modular:O design do pacote de bateria modular permite que um único módulo de bateria seja embalado de forma independente e facilmente conectado, e o módulo danificado pode ser rapidamente substituído para melhorar a conveniência de manutenção do pacote de bateria. O design da estrutura sísmica é adotado entre os módulos para reduzir a influência da força externa na unidade de bateria.
Materiais de proteção e aprimoramento de design:Use espuma absorvente de choque, almofadas de borracha e outros materiais para envolver o módulo da bateria para reduzir choques e choques externos. Os materiais do invólucro devem ser à prova de fogo, à prova d'água, materiais de alta resistência resistentes à corrosão, como liga de alumínio, aço inoxidável ou plásticos de engenharia, e os orifícios de ventilação e dissipadores de calor devem ser projetados para otimizar o gerenciamento térmico.

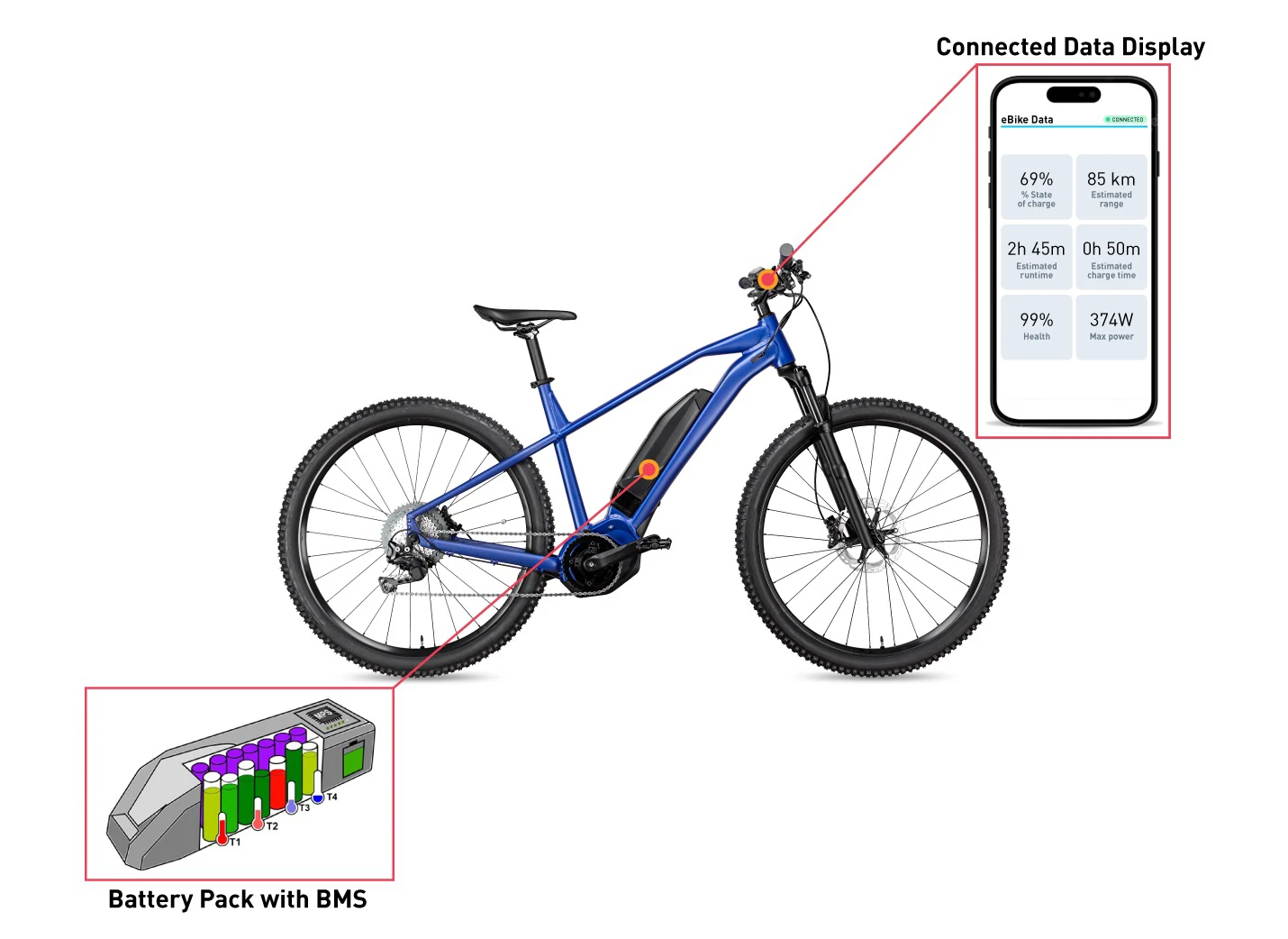

5. Sistema de gerenciamento de bateria (BMS)
O BMS (Battery Management System) é o centro de controle do conjunto de baterias, que é responsável pelo monitoramento e gerenciamento em tempo real dos parâmetros de energia, voltagem, corrente e temperatura da bateria. As funções do BMS incluem balanceamento de bateria, diagnóstico de falhas, controle de carga e descarga, etc. Seu desempenho determina a segurança e eficiência geral do conjunto de baterias.
Problemas específicos: Se o BMS não for projetado corretamente, o estado anormal pode não ser detectado a tempo, resultando em problemas como sobrecarga, descarga excessiva ou superaquecimento da bateria.
Solução:
Sensores de monitoramento de alta precisão: Sensores de alta precisão de tensão, corrente e temperatura são incorporados no BMS, que podem detectar com precisão os parâmetros de status da bateria e transmiti-los para a unidade de controle do BMS em tempo real. A unidade de controle analisa o comportamento de carga e descarga da bateria e o ajuste de equilíbrio por meio de algoritmos integrados para garantir a segurança do sistema.
Algoritmos inteligentes e análise de dados: Algoritmos avançados de gerenciamento de bateria, como redes neurais, aprendizado de máquina e outras tecnologias, são usados para analisar os dados de uso da bateria para prever o status de saúde e a vida útil restante da bateria. Com base nos resultados da análise do algoritmo, o BMS otimiza ativamente a estratégia de carga e descarga para maximizar a vida útil da bateria.
6. Projeto do circuito de proteção da bateria
O circuito de proteção da bateria é uma medida de segurança importante para evitar sobretensão, subtensão, curto-circuito e sobrecorrente do conjunto de baterias. Se o conjunto de baterias não tiver um circuito de proteção adequado, é fácil causar perigo em casos extremos, e causará incêndio ou explosão em casos sérios.
Problemas específicos: O circuito de proteção ausente ou mal projetado pode causar danos à bateria durante o carregamento e o descarregamento, ou não cortar a corrente durante um curto-circuito.
Solução:
Mecanismo de proteção múltipla: Projete e integre vários circuitos de proteção, incluindo proteção contra sobretensão, proteção contra subtensão, proteção contra sobrecorrente, proteção contra curto-circuito, etc. Cada circuito de proteção é projetado para funcionar independentemente do BMS, garantindo que a bateria esteja protegida em caso de falha do mestre. Por exemplo, a proteção contra sobrecorrente pode ser projetada por meio da combinação de tubo MOS e fusível rápido para atingir a função de falha de energia instantânea.
Design de proteção e isolamento bidirecional: O design do circuito de proteção bidirecional pode monitorar simultaneamente o processo de carga e descarga da bateria para evitar que a bateria seja afetada por anormalidades no carregador e na extremidade da carga. O circuito de isolamento entre os pacotes de bateria é projetado para evitar o refluxo de corrente entre as células da bateria e melhorar a segurança elétrica geral.
7. Eficiência e perda de energia
A perda de energia no design de bateria em série paralela vem principalmente da resistência interna, da resistência do conector e do consumo de energia do BMS e do circuito de proteção. Em operação de alta corrente, essas perdas aumentarão ainda mais, reduzindo diretamente a eficiência geral e a resistência do conjunto de baterias.
Problemas específicos: Baixa eficiência levará a uma menor vida útil da bateria, afetando a experiência real de uso do dispositivo, e a perda de energia a longo prazo também aumentará o calor da bateria.
Solução:
Materiais de conexão otimizados: Use materiais de conexão de baixa resistência e alta condutividade, como folha de cobre, tira de cobre estanhado ou tira de liga de alumínio. Otimize o processo de soldagem, por meio de soldagem a laser, soldagem ultrassônica e outras tecnologias avançadas para garantir a rapidez e a baixa resistência do ponto de conexão, reduzir a perda de energia elétrica no ponto de conexão.
Melhoria na eficiência energética do BMS: O BMS deve ser projetado com a otimização da eficiência energética em mente para evitar consumo desnecessário de energia. Reduza o consumo de energia do próprio BMS por meio do uso de chips de baixo consumo e modos de hibernação inteligentes. Módulos de recuperação de energia também podem ser adicionados ao BMS para recuperar e reutilizar a energia redundante dentro do pacote de bateria para melhorar a eficiência energética geral.
8. Segurança e confiabilidade
Os pacotes de bateria precisam lidar com uma variedade de ambientes severos, como vibração, impacto e alta temperatura no uso real, e o design de segurança e confiabilidade das baterias é crucial. A falha de uma única bateria pode causar problemas com todo o pacote de bateria, levando à falha do equipamento e até mesmo colocando em risco a segurança do usuário.
Problemas específicos: A falha de qualquer unidade do conjunto de baterias pode se espalhar, resultando na falha geral do conjunto de baterias ou em um acidente de segurança.
Solução:
Proteção multicamadas e design redundante: Ao projetar conjuntos de baterias, a proteção multicamadas deve ser considerada, como adicionar componentes de segurança, como divisórias contra incêndio e válvulas à prova de explosão, ao design estrutural. O design redundante permite que o restante da bateria funcione corretamente quando algumas unidades falham, melhorando assim a segurança geral.
Testes e certificação rigorosos: as baterias precisam passar por testes rigorosos de adaptabilidade ambiental antes da produção, incluindo teste de vibração, teste de queda, teste de ciclo térmico, etc. Por meio de UL, CE, UN38.3 e outras certificações internacionais, para garantir que a bateria atenda aos padrões internacionais de segurança, aumente a confiança do usuário.
9. Recursos de resposta dinâmica
Os pacotes de bateria precisam responder rapidamente às mudanças de carga para garantir a estabilidade do dispositivo. Um pacote de bateria com uma resposta dinâmica lenta causará operação instável do dispositivo e flutuações significativas de voltagem, afetando a experiência do usuário.
Problemas específicos: A resposta insuficiente da bateria pode fazer com que o dispositivo acelere e desacelere, ou o fenômeno de queda de tensão quando a carga muda drasticamente.
Solução:
Seleção de bateria de alta taxa: Selecione células de bateria de alta taxa com excelentes características de resposta dinâmica, que podem ajustar rapidamente a saída quando a carga muda rapidamente. Combinado com o algoritmo de resposta rápida do BMS, as características dinâmicas de saída da bateria podem ser ainda mais otimizadas.
Filtro de indutância e compensação de capacitância: O filtro de indutância e a rede de compensação de capacitância são projetados na extremidade de saída do conjunto de baterias para reduzir flutuações de tensão e melhorar a capacidade de resposta dinâmica da bateria. Este design atenua as flutuações de tensão e garante a operação estável do equipamento sob altas variações de carga.

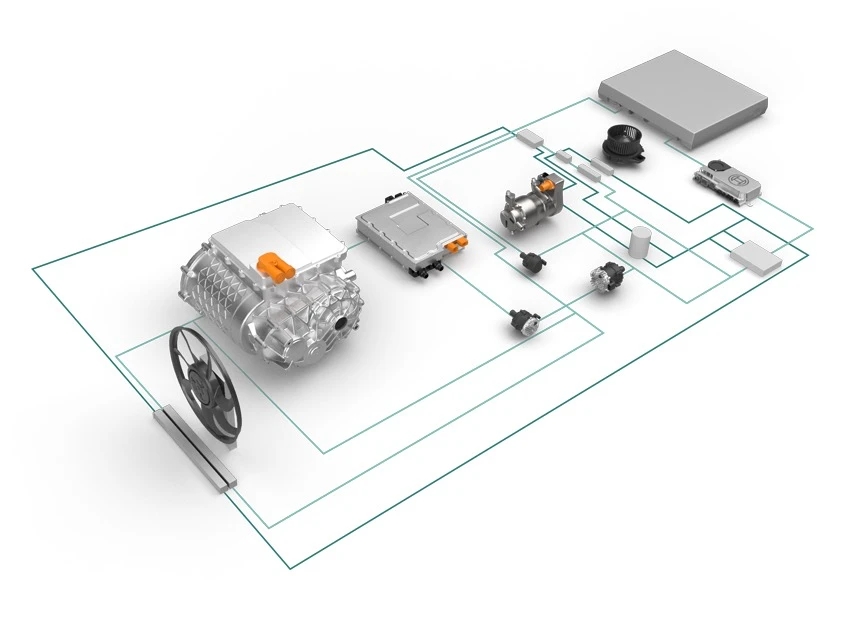

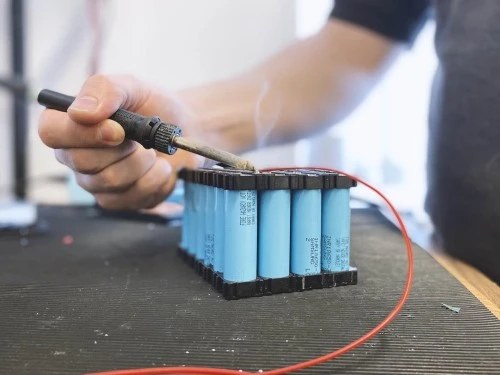

10. Tecnologia de conexão e seleção de materiais
A parte de conexão do conjunto de baterias precisa de excelente desempenho elétrico e térmico. Uma conexão ruim levará ao aumento da resistência, aquecimento de contato e até mesmo derretimento, o que pode causar falha do conjunto de baterias em casos sérios.
Problemas específicos: Materiais de conexão inadequados ou processos inadequados podem aumentar a resistência da bateria, causando superaquecimento local, resultando em perda de energia e riscos à segurança.
Solução:
Selecione conectores de alta qualidade e tecnologias de soldagem: Métodos de soldagem como soldagem a laser ou soldagem ultrassônica são comumente usados em conexões de baterias. Esses métodos garantem baixa resistência e alta resistência mecânica no local da conexão e evitam mau contato devido a vibração ou mudanças de temperatura.
Use materiais de isolamento resistentes ao calor: As peças de conexão no conjunto de baterias devem ser envolvidas com materiais de isolamento resistentes ao calor e ao desgaste, como fita resistente ao calor e tubos isolados de Teflon. Esses materiais podem efetivamente evitar curto-circuito ou vazamento na conexão e melhorar a segurança e a vida útil do conjunto de baterias.
